Auscultación de firmes
Evaluación estructural y funcional de pavimentos
Maximiza la vida útil de tus infraestructuras mediante evaluación precisa de capacidad portante y calidad de rodadura.
SOCOTEC cuenta con tecnología avanzada de deflectometría y perfilometría para evaluar el estado real de tus pavimentos. Servicio esencial para gestión de carreteras, aeropuertos y proyectos de rehabilitación.
¿Qué es la auscultación de firmes?
La auscultación de firmes es un conjunto de técnicas no destructivas que permiten evaluar el estado estructural y funcional de un pavimento sin necesidad de extraer muestras ni dañar la infraestructura. Mediante equipos especializados se mide:
- Capacidad portante: Resistencia estructural del pavimento ante las cargas del tráfico
- Nivel de deterioro: Identificación de zonas debilitadas y degradación interna de capas
- Calidad de rodadura: Confort de circulación y regularidad superficial
Esta evaluación integral permite distinguir entre problemas funcionales (rugosidad, deformaciones superficiales) y problemas estructurales (pérdida de capacidad portante), optimizando las decisiones de conservación y rehabilitación.
Nuestros expertos
DIFERENCIA CLAVE:
Auscultación Estructural vs. Auscultación Funcional
- Auscultación estructural (Deflectometría): Evalúa la capacidad portante del firme mediante medida de deformaciones bajo carga, permitiendo estimar módulos de las capas y calcular refuerzos necesarios.
- Auscultación funcional (IRI): Cuantifica la calidad superficial y el confort de circulación mediante el perfil longitudinal, siendo clave para planificar actuaciones de conservación.
La combinación de ambas técnicas proporciona una visión completa del estado del pavimento.
Por qué realizar tu auscultación con SOCOTEC
Equipamiento de última generación
FWD/HWD, LWD PRIMA 100, LaserProf y Walking Profiler G3
Equipo multidisciplinar
especializados en pavimentos, técnicas de cálculo inverso y sistemas de gestión
Experiencia en múltiples infraestructuras
Carreteras, autovías, aeropuertos, plataformas ferroviarias, obras urbanas
Capacidad de análisis avanzado
Modelización estructural, refuerzos según normativa, integración con BIM
Tecnología aeroportuaria especializada
Configuración HWD y ensayos de transferencia de carga en juntas (LTE)
Consultoría completa
Desde la auscultación hasta el diseño de soluciones de rehabilitación
¿Donde es necesaria la auscultación de firmes?
Contextos de aplicación:
- Carreteras y autovías: Estudios de rehabilitación, gestión de redes, evaluación post-refuerzo
- Aeropuertos: Pistas, calles de rodaje, plataformas (pavimentos flexibles y rígidos)
- Control de calidad: Recepción de obras nuevas, verificación de compactación de capas
- Concesiones: Seguimiento del estado del firme durante el periodo concesional
- Proyectos de reciclado: Evaluación pre y post-intervención
- Obras ferroviarias: Control de plataformas, capas de forma, vías de apartado
Recomendación: Auscultación periódica para gestión preventiva de redes y estudios específicos ante proyectos de rehabilitación o cambio de solicitaciones de tráfico.

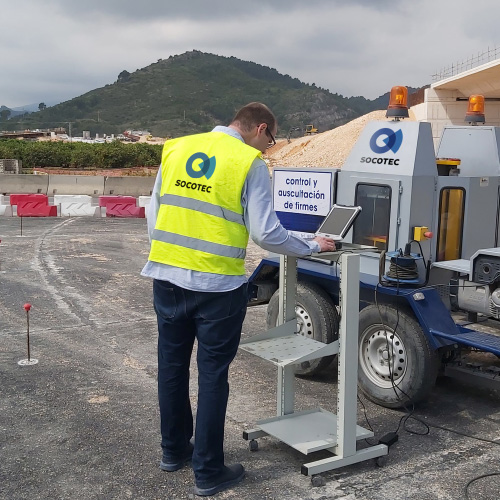

Deflectómetro de Impacto Pesado (FWD/HWD)
Equipo de referencia internacional montado sobre remolque que aplica cargas de impacto equivalentes a las del tráfico real (50-120 kN). Mide la deformación del pavimento mediante 9-11 geófonos distribuidos radialmente, obteniendo la "cubeta de deflexión"
Configuración modular HWD: Nuestro equipo incorpora masas adicionales para operar como Heavy Weight Deflectometer en aeropuertos, alcanzando niveles de carga representativos de aeronaves de gran tonelaje.
Información obtenida:
- Módulos elásticos de capas mediante cálculo inverso (backcalculation)
- Espesor estructural efectivo
- Vida residual del firme
- Dimensionamiento de refuerzos estructurales optimizados
- Detección de zonas débiles y pérdida de apoyo
Aplicaciones especializadas:
En carreteras:
- Estudios de rehabilitación según normativas (ej. Norma de Secciones de Firme CV)
- Gestión de redes viarias
- Evaluación post-reciclado o refuerzo
- Diseño de refuerzos mediante modelos multicapa
En aeropuertos:
- Evaluación de capacidad portante para nuevas aeronaves
- Ensayos de transferencia de carga en juntas (LTE - Load Transfer Efficiency): Configuración especial donde la carga se aplica junto a una junta en pavimento rígido y los sensores miden simultáneamente ambas losas, identificando deficiencias en pasadores, corrosión o pérdida de apoyo
- Diseño de refuerzos para prolongar vida útil
- Análisis de pavimentos flexibles y rígidos
Deflectómetro de Impacto Liviano (LWD) PRIMA 100
Equipo portátil para evaluación rápida de capacidad portante de explanadas, capas granulares y suelos estabilizados. Aplica carga mediante caída de masa de 10 kg sobre placa de 300 mm, calculando el módulo dinámico de deformación.
Ventaja diferencial frente a placa de carga estática: No requiere camión de reacción ni equipos pesados, permitiendo trabajar en emplazamientos inaccesibles:
- Plataformas ferroviarias y capas de forma
- Túneles con restricciones de gálibo
- Terraplenes de escasa anchura
- Zanjas y rellenos de servicios
- Obras urbanas con acceso limitado
- Fases de construcción aeroportuaria sin acceso de vehículos pesados
Productividad: Ensayos muy rápidos (< 1 minuto/punto) → Gran densidad de control y representación completa de homogeneidad de capas.
Aplicaciones principales:
- Control de compactación de explanadas y capas granulares
- Obras ferroviarias: líneas de alta velocidad, terminales logísticas, mantenimiento con ventanas reducidas
- Recepción de capas de cimentación
- Evaluación de suelos estabilizados
- Control de calidad durante construcción
Limitaciones: Profundidad de influencia reducida. No sustituye al FWD para estudios estructurales de firmes en servicio.
Perfilómetro Inercial de Alta Velocidad LaserProf
Sistema láser + acelerómetro + odometría que reconstruye el perfil longitudinal real circulando a velocidad del tráfico. Calcula automáticamente el IRI mediante modelo estándar "Quarter Car".
Ventajas:
- Alta productividad: Miles de kilómetros evaluables en campañas de red
- Seguridad: No requiere cortes de tráfico ni expone al personal
- Auscultación continua: Datos cada pocos metros
Aplicaciones principales:
- Redes autonómicas y estatales
- Concesiones viales
- Inventarios de firmes
- Recepción de obras extensas
- Aeropuertos: campañas completas de pistas y calles de rodaje
Walking Profiler G3 (Equipo de Referencia)
Perfilómetro manual de máxima precisión operado a velocidad de caminata. Considerado internacionalmente como equipo de referencia World Bank Class 1 para verificación y calibración de perfilómetros de alta velocidad.
Ventajas:
- Máxima precisión y repetibilidad: Muy baja incertidumbre
- Referencia internacional: Validación de otros equipos
- Versatilidad: No requiere vehículo, ideal para zonas singulares
Aplicaciones principales:
- Calibración de perfilómetros inerciales
- Recepción de capas de rodadura (control de calidad)
- Aeropuertos: umbrales de pista, zonas de aterrizaje, juntas
- Verificaciones detalladas de tramos específicos
- Estudios experimentales y tramos de calibración
Comparación: LaserProf vs. Walking Profiler G3
LaserProf | Walking Profiler G3 |
|---|---|
Alta velocidad (tráfico normal) Productividad Muy alta Precisión Alta Excelentes redes extensas | Velocidad de caminata Productividad Baja-media Precisión Muy alta (referencia) Redes extensas limitadas |
Nuestra metodología
Normativa y estándares aplicables
- Norma de Secciones de Firme de la Comunidad Valenciana: Contempla caracterización estructural mediante deflectometría y uso de módulos por cálculo inverso
- Norma 6.3-IC "Rehabilitación de firmes": Criterios de evaluación estructural
- NLT (Normas del Laboratorio de Transporte): Ensayos de deflectometría y regularidad superficial
- ICAO (Organización de Aviación Civil Internacional): Evaluación de pavimentos aeroportuarios
- ASTM E2583 (LTE), ASTM E1926 (IRI), ASTM D4694 (FWD): Estándares internacionales de ensayo
