Modernización del Campus de la Escuela Suiza de Barcelona: Geotecnia Ambiental e Inspección estructural mediante Ensayos No Destructivos
- Cliente: UTE Grupo2 S.A. & Villa Reyes S.L.
- Arquitectura: Trasbordo Arquitectura y Gerencia de Construcción S.L.
- Ubicación: Barcelona
- Año: 2025 -2026
- Servicios SOCOTEC: Inspección mediante Ensayos No Destructivos (END), Control de Calidad Estructural y Caracterización del Subsuelo.
La renovación del campus de la Escuela Suiza de Barcelona, diseñada por Trasbordo Arquitectura, representa un referente en la arquitectura escolar urbana.
El proyecto no solo renueva el espacio existente, sino que lo multiplica mediante una estrategia innovadora: la creación de un área polideportiva subterránea y un edificio puente elevado.
Esta configuración permite liberar superficie exterior, facilitando que la rutina educativa conviva con la modernización del centro. Fundada en 1919, la ESB es un referente en la ciudad; la actual intervención respeta su legado de funcionalidad suiza utilizando materiales del siglo XXI, como el acero y la madera, para garantizar la máxima sostenibilidad y confort.
Nuestros expertos
EXPERIENCIA
Garantía de Seguridad y Trazabilidad

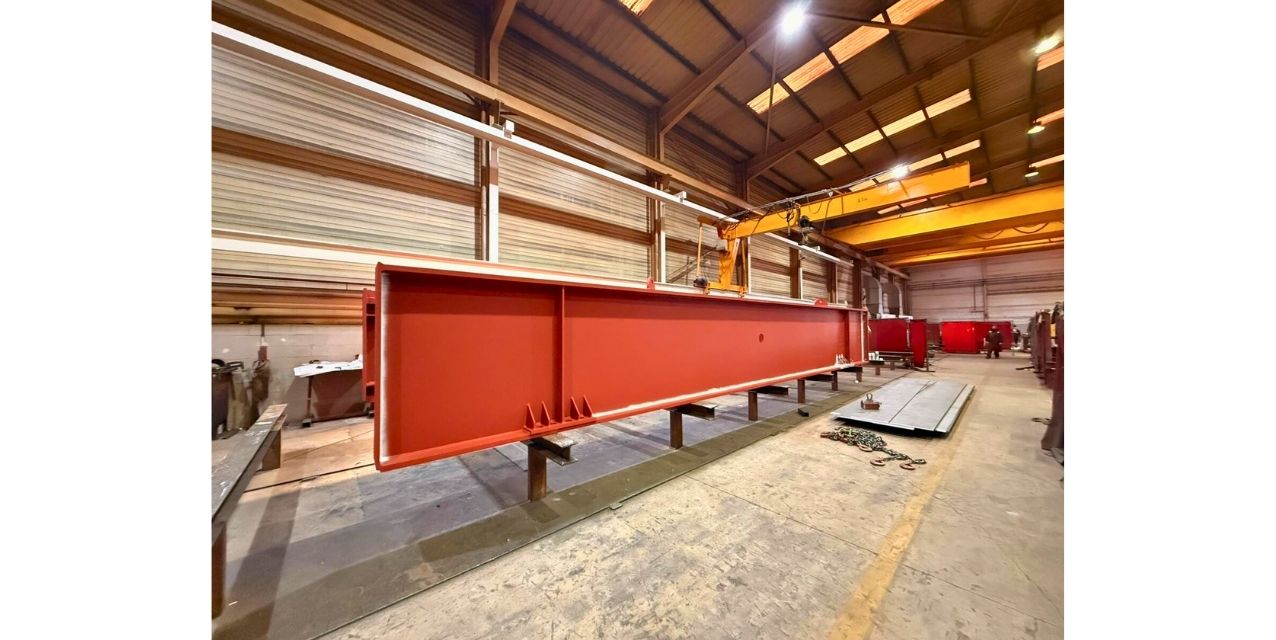

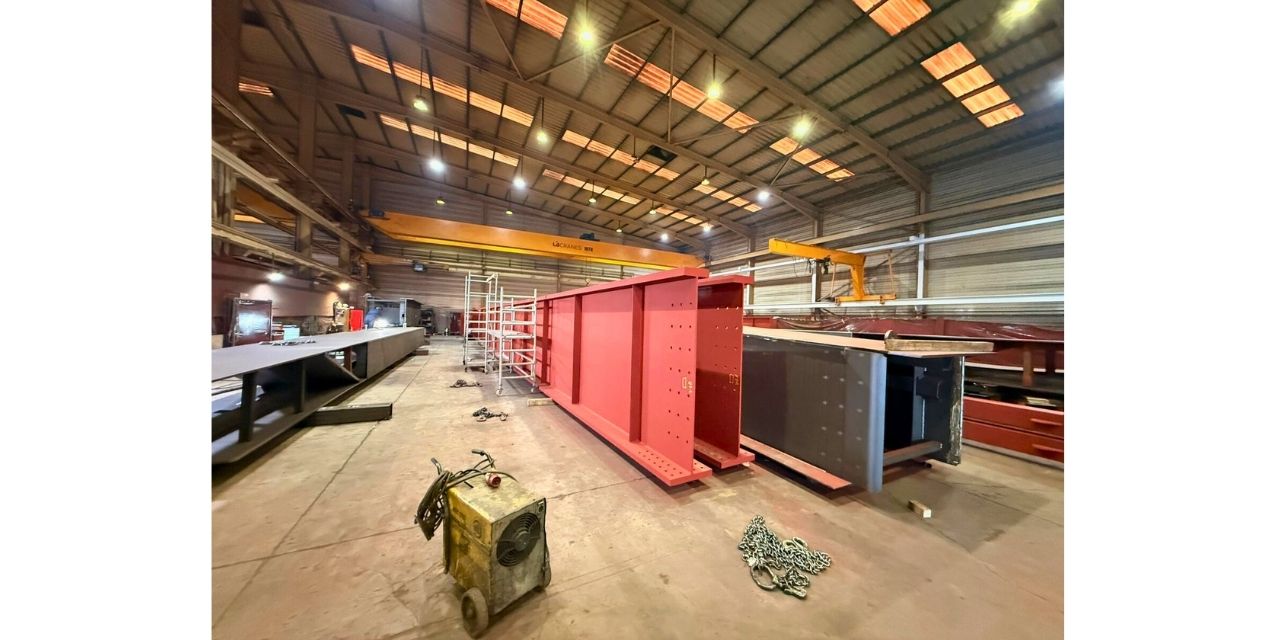

Es un placer formar parte de este proyecto tan singular, tanto en su fase de taller como en la obra. Desde SOCOTEC Spain hemos realizado los Ensayos No Destructivos (END) de la estructura metálica, asegurando la calidad y trazabilidad de las uniones antes de su puesta en obra. Proyectos de este nivel ponen en valor la coordinación entre diseño, fabricación, control y montaje, incluso en condiciones poco favorables como las que nos acompañaron.
Eduardo Castillo, TEAM LEADER INSPECCIONES de SOCOTEC
En una edificación tan singular, donde un edificio puente metálico sostiene estructuras de madera colgantes, la seguridad estructural es innegociable.
SOCOTEC ha aportado su rigor técnico mediante servicios especializados de inspección
- Ensayos No Destructivos (END): Realización de pruebas exhaustivas en la estructura metálica, tanto en fase de fabricación en taller como durante el montaje en obra.

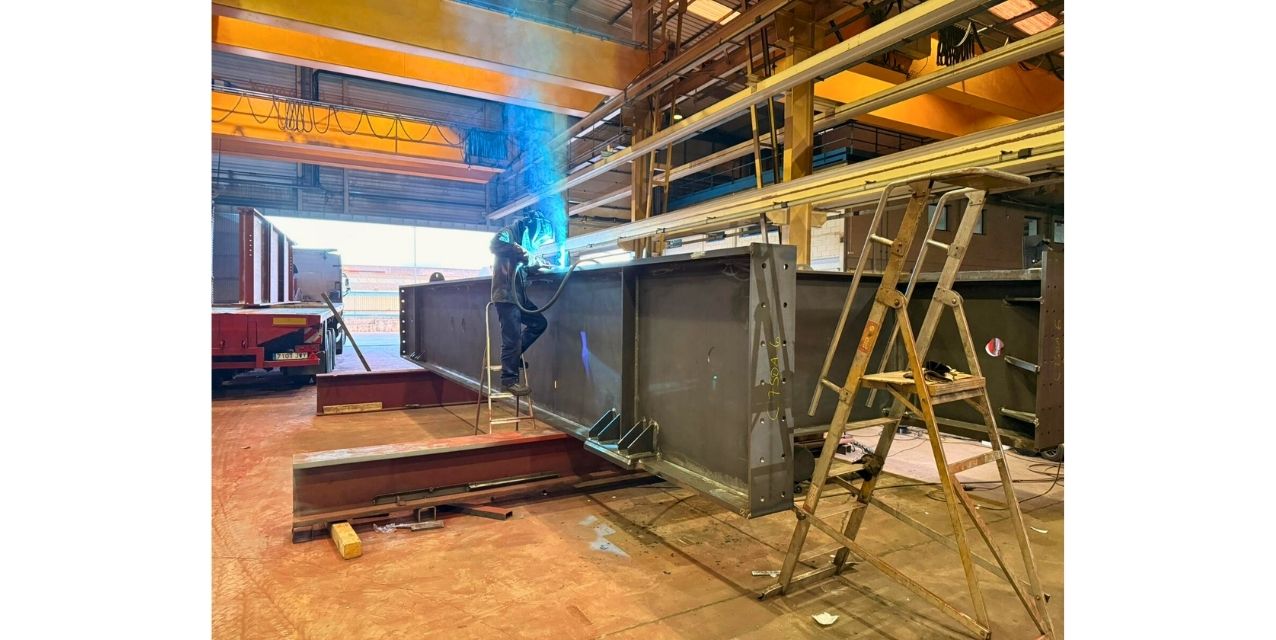

- Control de Uniones y Soldaduras: Verificación técnica de las uniones críticas mediante partículas magnéticas y otras técnicas avanzadas para asegurar la integridad total antes de la puesta en carga.
- Trazabilidad y Calidad: Seguimiento riguroso de procesos para asegurar que cada componente cumple con los estándares internacionales de durabilidad.
Es un placer formar parte de este proyecto tan singular, tanto en su fase de taller como en la obra. Desde SOCOTEC Spain hemos realizado los Ensayos No Destructivos (END) de la estructura metálica, asegurando la calidad y trazabilidad de las uniones antes de su puesta en obra. Proyectos de este nivel ponen en valor la coordinación entre diseño, fabricación, control y montaje, incluso en condiciones poco favorables como las que nos acompañaron.
Eduardo Castillo, TEAM LEADER INSPECCIONES de SOCOTEC
En una edificación tan singular, donde un edificio puente metálico sostiene estructuras de madera colgantes, la seguridad estructural es innegociable.
SOCOTEC ha aportado su rigor técnico mediante servicios especializados de inspección
- Ensayos No Destructivos (END): Realización de pruebas exhaustivas en la estructura metálica, tanto en fase de fabricación en taller como durante el montaje en obra.
- Control de Uniones y Soldaduras: Verificación técnica de las uniones críticas mediante partículas magnéticas y otras técnicas avanzadas para asegurar la integridad total antes de la puesta en carga.
- Trazabilidad y Calidad: Seguimiento riguroso de procesos para asegurar que cada componente cumple con los estándares internacionales de durabilidad.
Los Retos
Logística extrema y sostenibilidad
La ejecución del nuevo campus de la Escuela Suiza de Barcelona no ha sido solo un reto arquitectónico, sino una compleja operación de ingeniería y gestión urbana. El proyecto se ha enfrentado a condicionantes técnicos y operativos que han exigido una coordinación milimétrica entre todos los agentes implicados:
Integración Urbana: Tejiendo la trama de Sarrià
El diseño arquitectónico trasciende los límites del centro para fomentar la cohesión del barrio. Mediante la conexión de las dependencias situadas a ambos lados de la calle Alfonso XII, se ha proyectado un nuevo foro peatonal. Este espacio no solo articula la vida escolar, sino que interactúa de forma orgánica con la trama histórica de la Plaza Molina, consolidando la presencia centenaria de la institución en la Ciudad Condal.
Sostenibilidad Real: Construcción con baja huella de carbono
Siguiendo los estándares de descarbonización de la construcción, el proyecto apuesta por la sostenibilidad desde los cimientos. La estructura subterránea destaca por ser una de las primeras en España en ejecutarse íntegramente con hormigón de bajas emisiones. El uso de cementos de reducida huella de carbono posiciona a este campus como un referente en edificación responsable, alineado con los objetivos de la Taxonomía de la UE.
Ingeniería de Montaje: Precisión en la "Calle Estrecha"

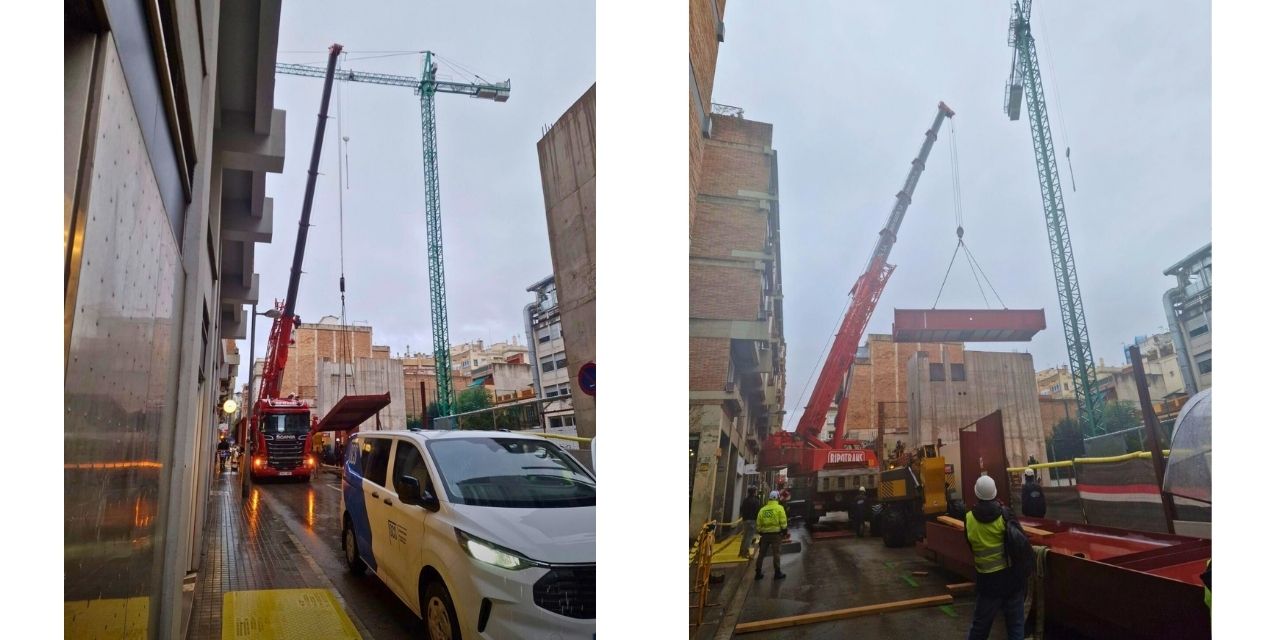

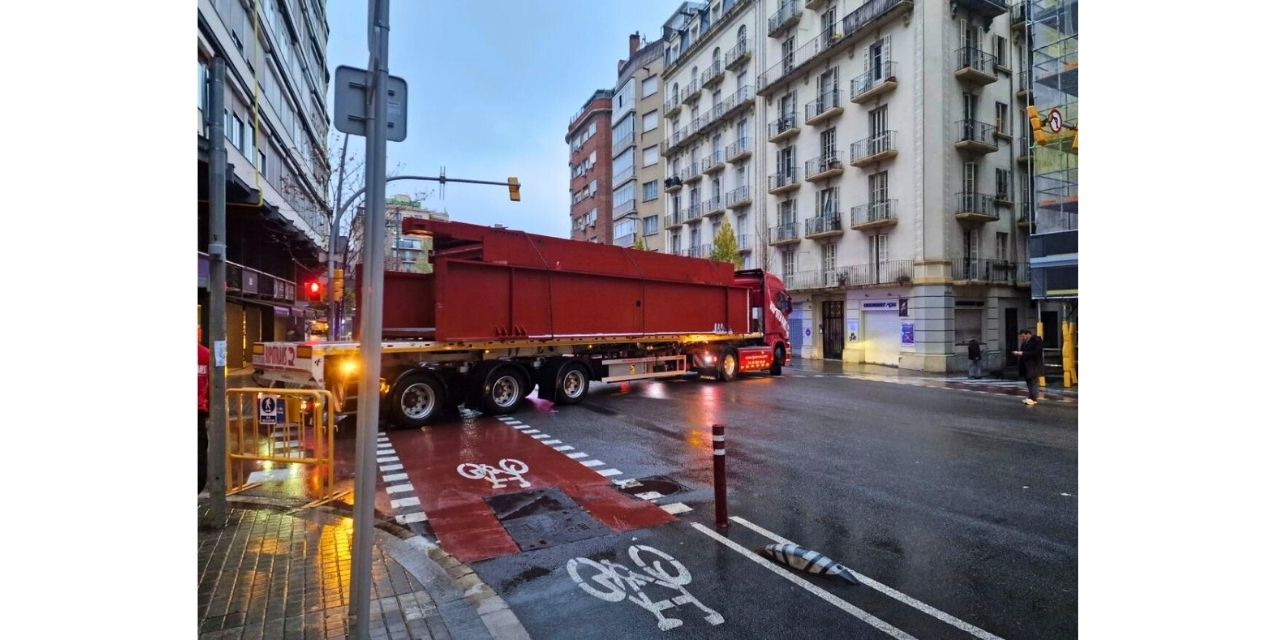

El mayor desafío logístico se localizó en la calle Brusi. Con una anchura de apenas 8 metros, la ubicación impuso restricciones severas al movimiento de maquinaria pesada.

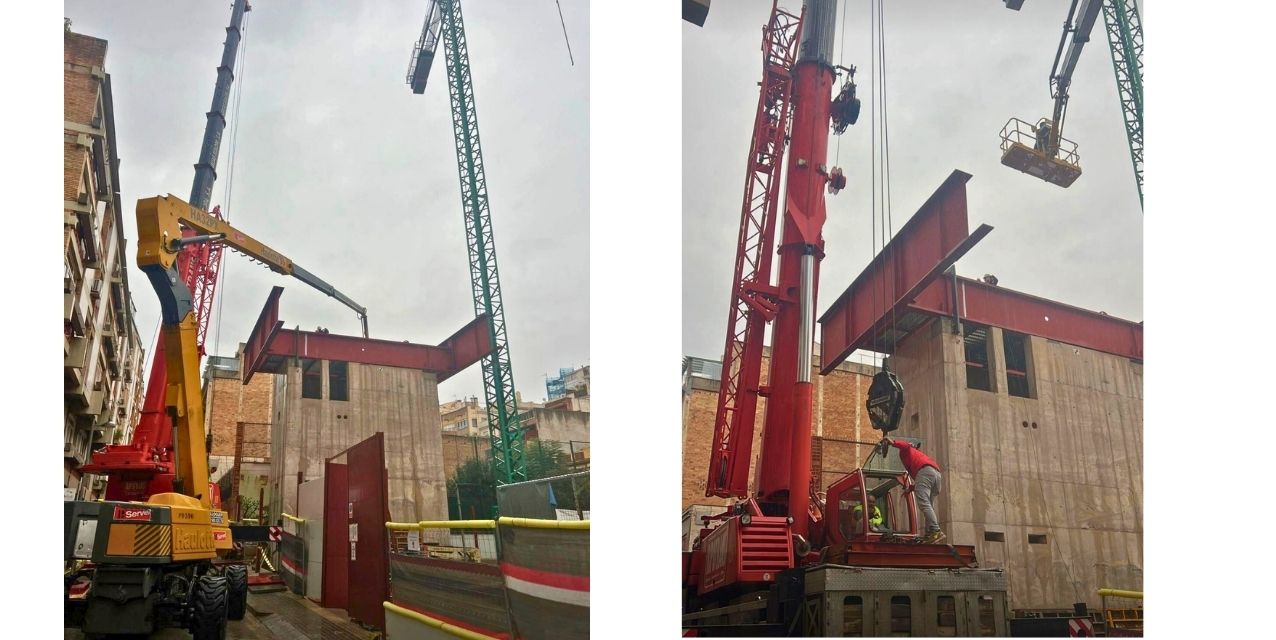

Maniobra crítica: El montaje de la estructura metálica requirió el izado de vigas principales de 30 metros de longitud.
Margen de error cero: La operación se realizó con márgenes de maniobra mínimos y bajo condiciones climáticas adversas. La precisión en la fabricación y la coordinación del montaje fueron claves para garantizar el éxito de la estructura sin interrumpir la actividad del entorno.
Investigación de Calidad del Subsuelo
Geotecnia ambiental
Para garantizar la seguridad del entorno y la salud de los futuros usuarios, SOCOTEC llevó a cabo una investigación técnica del subsuelo. Esta intervención se centró en la zona de un antiguo tanque de gasóleo soterrado que alimentaba el sistema de calefacción original del centro, siguiendo estos protocolos de control:
Sondeos Mecánicos de Reconocimiento: Se ejecutaron cuatro (4) sondeos mecánicos distribuidos estratégicamente alrededor del depósito, alcanzando profundidades de 8,0 metros. Estas perforaciones permiten obtener columnas litológicas continuas para identificar la composición del terreno y detectar cualquier posible migración de sustancias en profundidad.
Detección de Indicios Organolépticos (Ausencia de Afección): Durante el proceso de perforación, nuestros técnicos realizaron una inspección sensorial directa de los testigos extraídos. Este ensayo preliminar busca indicios visuales (manchas o irisaciones) u olfativos (olores característicos a hidrocarburo). Al no detectarse evidencias organolépticas, se pudo descartar inicialmente una fuga masiva o reciente en el entorno del tanque.
Análisis Químico en Laboratorio Acreditado: Para una validación científica, se seleccionaron y analizaron un total de doce (12) muestras de suelo. El ensayo se centró en la determinación de Hidrocarburos Totales de Petróleo (TPH) mediante técnicas de cromatografía.
Cumplimiento del Marco Legal (RD 9/2005): La evaluación final se realizó bajo el rigor del Real Decreto 9/2005, que establece la relación de actividades potencialmente contaminantes del suelo y los criterios para la declaración de suelos contaminados
Para garantizar la seguridad del entorno y la salud de los futuros usuarios, SOCOTEC llevó a cabo una investigación técnica del subsuelo. Esta intervención se centró en la zona de un antiguo tanque de gasóleo soterrado que alimentaba el sistema de calefacción original del centro, siguiendo estos protocolos de control:
Sondeos Mecánicos de Reconocimiento: Se ejecutaron cuatro (4) sondeos mecánicos distribuidos estratégicamente alrededor del depósito, alcanzando profundidades de 8,0 metros. Estas perforaciones permiten obtener columnas litológicas continuas para identificar la composición del terreno y detectar cualquier posible migración de sustancias en profundidad.
Detección de Indicios Organolépticos (Ausencia de Afección): Durante el proceso de perforación, nuestros técnicos realizaron una inspección sensorial directa de los testigos extraídos. Este ensayo preliminar busca indicios visuales (manchas o irisaciones) u olfativos (olores característicos a hidrocarburo). Al no detectarse evidencias organolépticas, se pudo descartar inicialmente una fuga masiva o reciente en el entorno del tanque.
Análisis Químico en Laboratorio Acreditado: Para una validación científica, se seleccionaron y analizaron un total de doce (12) muestras de suelo. El ensayo se centró en la determinación de Hidrocarburos Totales de Petróleo (TPH) mediante técnicas de cromatografía.
Cumplimiento del Marco Legal (RD 9/2005): La evaluación final se realizó bajo el rigor del Real Decreto 9/2005, que establece la relación de actividades potencialmente contaminantes del suelo y los criterios para la declaración de suelos contaminados
Expertise en Garantía Integral: De la Inspección Estructural a la Regeneración de Suelos
La capacidad de SOCOTEC para intervenir en proyectos de alta complejidad técnica se sustenta en una trayectoria consolidada en dos áreas críticas para el entorno construido: la seguridad estructural y la sostenibilidad ambiental.
1. Inspección Avanzada y Vida Útil de Infraestructuras
Nuestra experiencia en la inspección de puentes y estructuras críticas es el pilar que garantiza la seguridad en proyectos singulares. Aplicamos metodologías de diagnóstico preciso para prolongar la vida útil de las infraestructuras, tales como:
Ensayos No Destructivos (END): Detección de grietas y defectos internos sin comprometer la pieza.
Control de Corrosión: Mediciones de espesores de pintura y pruebas de adherencia para prevenir la degradación metálica.
Planes de Refuerzo: Al igual que en proyectos de gran envergadura como el Puente de Feixa Llarga en la Zona Franca, transformamos los datos de inspección en soluciones de ingeniería que garantizan la excelencia técnica.
2. Plan de Gestión Ambiental y Descontaminación de Suelos
Más allá de la estructura, SOCOTEC lidera proyectos de recuperación ambiental en entornos urbanos consolidados. Un ejemplo referente es el Plan de Gestión Ambiental en los Jardines Remedios Varó (Distrito de Sant Martí, Barcelona), donde nuestra intervención es clave para revertir el impacto de antiguas actividades industriales de almacenamiento y distribución de fueloil.
En este tipo de actuaciones, nuestros objetivos son claros:
Protección del Medio Ambiente: Restauración de ecosistemas afectados y preservación de la calidad de las aguas subterráneas frente a la migración de hidrocarburos.
Seguridad para la Salud Pública: Eliminación total de riesgos asociados a la exposición de contaminantes en espacios de uso ciudadano.
Valorización del Suelo: Recuperación de espacios degradados para transformarlos en activos urbanos seguros y compatibles con su entorno.
Rigor Normativo: Asegurar el cumplimiento estricto de la legislación ambiental vigente (RD 9/2005) mediante planes de descontaminación certificados.
