El futuro de Montjuïc toma forma: SOCOTEC participa en la remodelación

El futuro recinto de Montjuïc en Barcelona se transformará con las propuestas ganadoras del concurso arquitectónico. El objetivo es convertir este espacio emblemático donde se celebró la exposición universal de 1929 en un recinto ferial urbano e icónico del siglo XXI.

  • Cliente: Fira de Barcelona

  • Ubicación: Barcelona España.

  • Periodo de ejecución: 2026 -2029

  • Autores del proyecto: MIAS - BIG

Este proyecto, con una inversión de 255 millones de euros, se divide en tres fases. En este marco, el equipo de SOCOTEC ha sido clave en el desarrollo del proyecto de estructuras para la remodelación del Palau del Vestit.

"L’Avantsala de la Fira": El proyecto de SOCOTEC

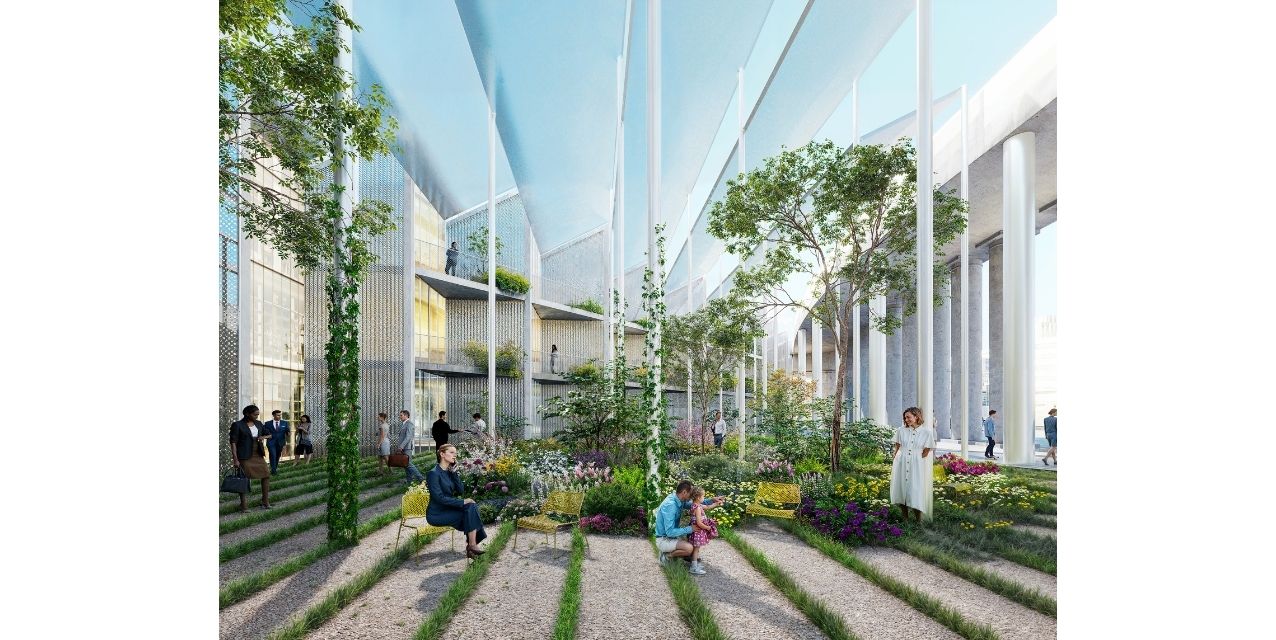

SOCOTEC ha colaborado en el proyecto estructural de la remodelación del Palau del Vestit para transformarlo en el Fira Barcelona Innovation Hub, el futuro centro de innovación permanente de la institución. Este proyecto, diseñado por el equipo de Bjarke Ingels Group y MIAS Arquitectura, propone la construcción de un edificio funcional y flexible de tres plantas en forma de "Z", rodeado de jardines abiertos al público.

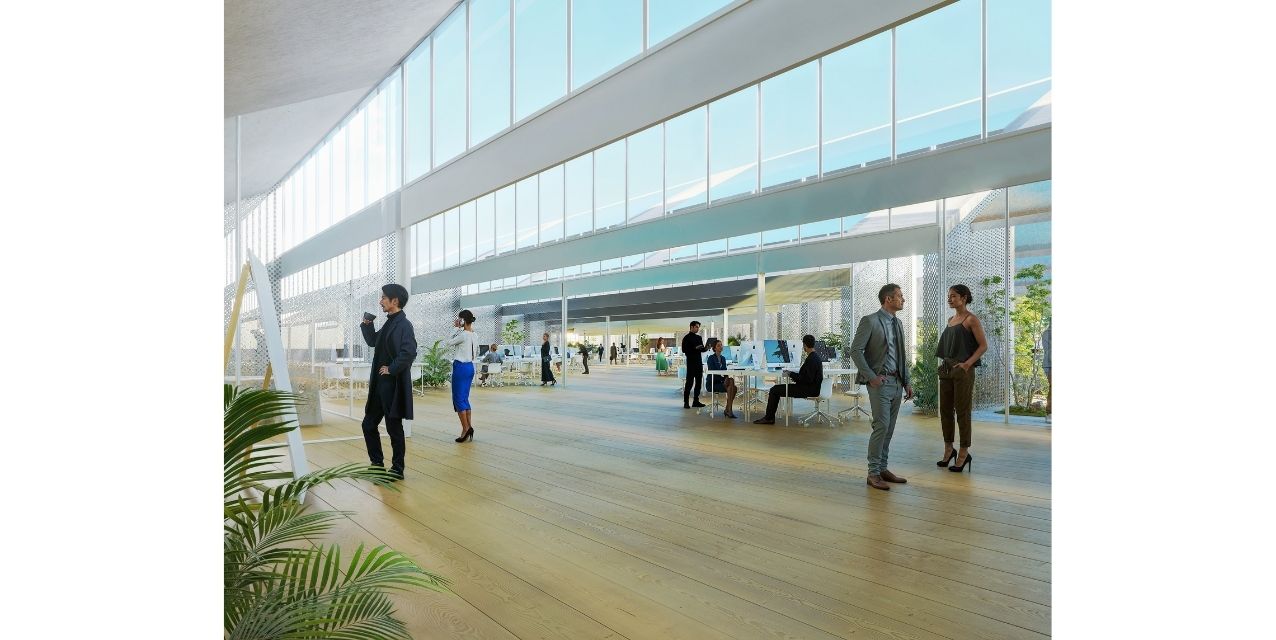

La nueva instalación combinará los diseños originales de Josep Puig i Cadafalch y Josep Maria Jujol con estructuras modernas, diseñadas para albergar espacios de trabajo flexibles, salas de reuniones y un auditorio para más de 200 personas.

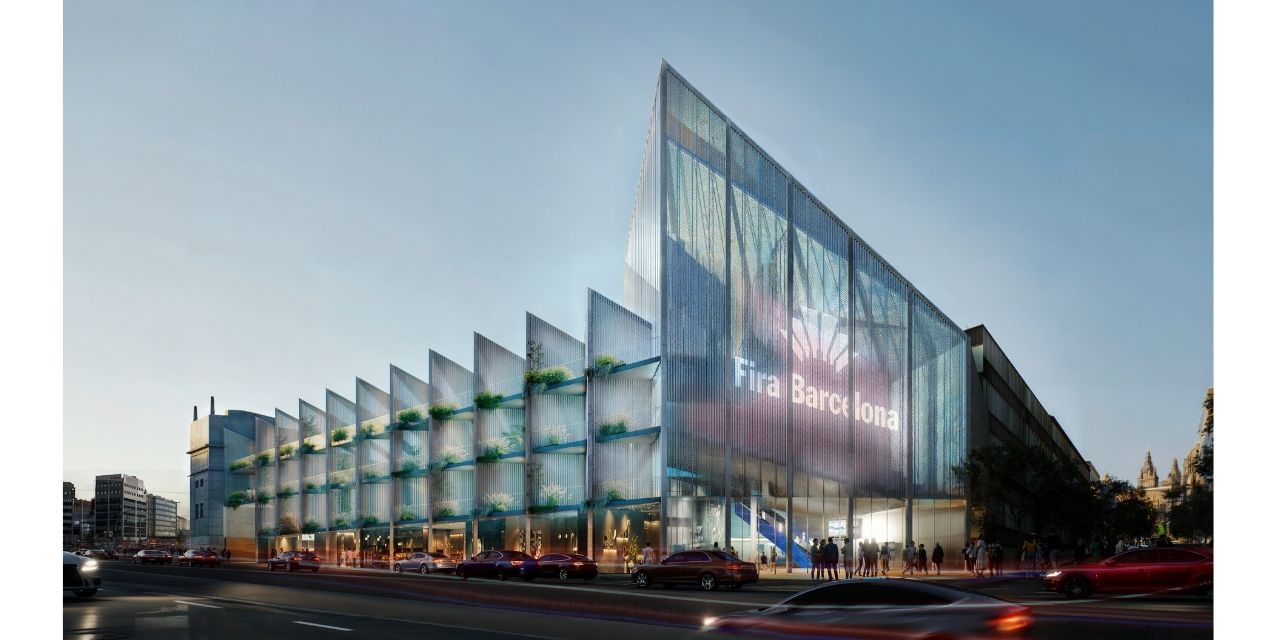

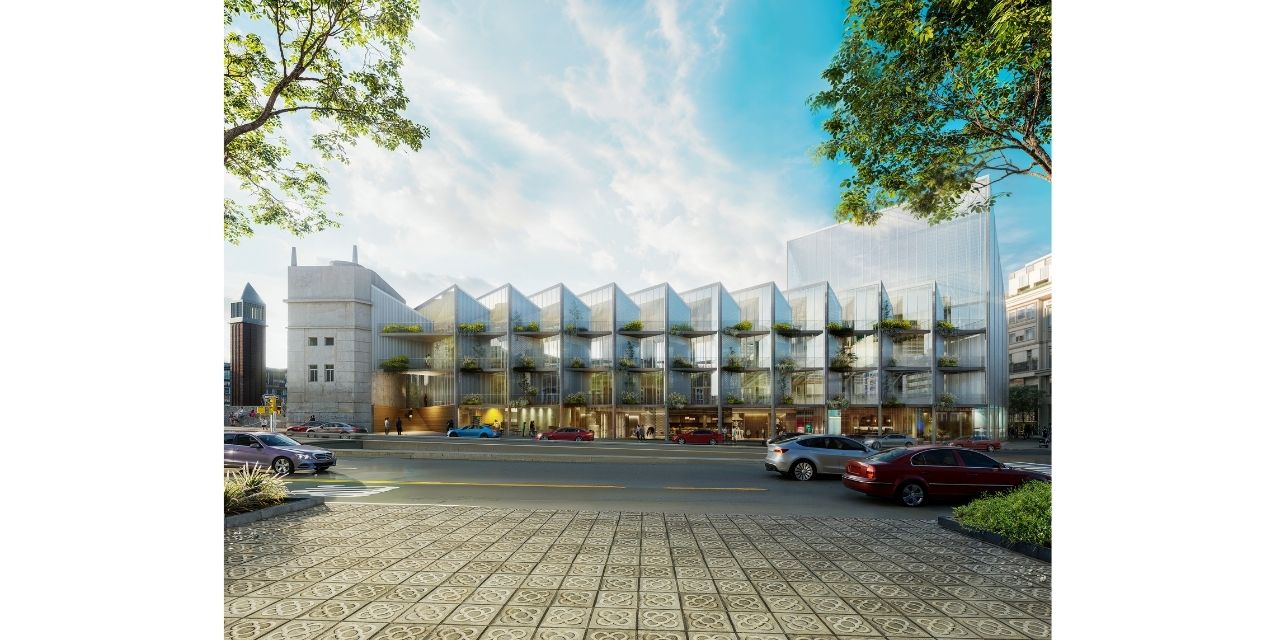

Además, se creará una nueva fachada en la Gran Via con forma de dientes de sierra, que permitirá la iluminación natural en todos los espacios de la planta superior. La fachada actual de la Plaça Espanya se convertirá en un pórtico de entrada a los jardines.

Desarrollo Estructural del Palau del Vestit: Innovación y Precisión Técnica en el Recinto Ferial

Desde el departamento de Diseño Estructural de SOCOTEC, aportamos la ingeniería necesaria para resolver el gran desafío del proyecto: integrar un complejo moderno de oficinas y auditorio manteniendo la esencia histórica de la columnata de Plaza España

Siguiendo la concepción "tectónica y másica" de la arquitectura, SOCOTEC ha diseñado una estructura principalmente de hormigón armado, proyectada para quedar vista como parte del diseño estético.

  • Retícula Eficiente: El edificio se articula sobre una malla regular de 8x8 metros.

  • Forjados de Losa Maciza: Se han proyectado losas de 30 cm de espesor. Esta solución no solo ofrece libertad en la distribución de las plantas, sino que garantiza una excelente protección frente al fuego (R90 en plantas superiores y R120 en sótanos).

  • Grandes Luces con Postesado: Para el auditorio y las salas de ocio, el equipo ha diseñado losas macizas posteadas. Esta técnica permite salvar luces de hasta 14 metros, logrando espacios diáfanos y libres de pilares.

La cubierta del edificio se desmarca de la masividad del hormigón para adoptar una estructura ligera metálica con diseño en "diente de sierra" (sawtooth), optimizada para la instalación de paneles fotovoltaicos.

  • Cerchas Warren: Se utilizan cerchas tipo Warren con voladizos de 4 metros en los extremos, una solución técnica que compensa las deformaciones y reduce la luz libre entre soportes.
  • Estabilidad Horizontal: La resistencia ante acciones horizontales (viento y sismo) se garantiza mediante muros de hormigón estratégicamente ubicados en los núcleos de comunicación vertical.

A partir de los estudios geotécnicos, el equipo de SOCOTEC ha definido una estrategia de cimentación híbrida para adaptarse a las diferentes potencias de los estratos:

  • Cimentación Semiprofunda: Uso de pozos de cimentación y zapatas (aprox. 4x4m).

  • Cimentación Profunda: En zonas específicas donde el firme se encuentra a mayor profundidad, se ha previsto el uso de pilotes para superar los 4 metros de profundidad.

  • Muros Pantalla: Para la ejecución del sótano de aparcamiento, se han proyectado muros pantalla de 45 cm. Este sistema asegura la estabilidad de los viales públicos y evita la descalificación de las cimentaciones de los edificios vecinos.

background dark blue

Equipo de Diseño Estructural y BIM

Ingeniería estructural para un icono del siglo XXI

“Nuestro desafío en el Palau del Vestit ha sido diseñar una estructura de vanguardia que dialogue con el legado de Puig i Cadafalch. Mediante el uso de losas postesadas para grandes luces y una cubierta ligera de geometría compleja, logramos espacios diáfanos y flexibles para el futuro Innovation Hub, manteniendo intacta la esencia histórica de Montjuïc.”

Blanca Boira Líder del equipo de Diseño Estructural de SOCOTEC

> Lara Sierra, Yolanda Expósito y Blanca Boira



“Nuestro desafío en el Palau del Vestit ha sido diseñar una estructura de vanguardia que dialogue con el legado de Puig i Cadafalch. Mediante el uso de losas postesadas para grandes luces y una cubierta ligera de geometría compleja, logramos espacios diáfanos y flexibles para el futuro Innovation Hub, manteniendo intacta la esencia histórica de Montjuïc.”

Blanca Boira Líder del equipo de Diseño Estructural de SOCOTEC

> Lara Sierra, Yolanda Expósito y Blanca Boira



Mediante soluciones como el hormigón postesado y una coordinación técnica precisa en la cimentación, se garantizará la seguridad, funcionalidad y respeto por el valor arquitectónico de la Plaza España, gracias a una concepción estructural que se integra y potencia el diseño original
